Comment fabriquer un siphon-cloche (siphon automatique) ?

Salut les aquaponistes!

Je vous propose aujourd’hui un article qui aurait dû être traité il y a bien longtemps déjà. Je viens de me rendre compte que je n’avais pas encore abordé ce sujet sur le site et c’est Jacqueline de Reims qui me l’a fait remarquer. Après quelques heures à bidouiller son siphon automatique, elle est venue me rendre visite à Romain pour comprendre le fonctionnement de son siphon-cloche automatique. J’en profite alors pour vous proposer un schéma explicatif du siphon-cloche qui vous permettra de fabriquer mais surtout de comprendre votre siphon-cloche qui est indispensable dans le cas d’une culture en table à marées.

Pourquoi un siphon-cloche?

Le siphon-cloche (ou siphon automatique) permet de soulager votre pompe d’aquaponie en lui évitant d’avoir à s’allumer et s’éteindre tout en permettant de créer les marées hautes et basses dans votre système aquaponique. Le siphon-cloche permet de prolonger la durée de vie de votre pompe mais permet surtout d’améliorer la croissance de vos plantes grâce aux alternances des marées si chères à nos systèmes de culture aquaponique; les racines sont un coup dans l’eau, un coup dans l’air et c’est idéal pour vos végétaux!

Le siphon-cloche a été inventé par le célèbre Pythagore qui avait alors créé un système pour que les bons-vivants ne remplissent pas trop haut leurs verres et cela permettait alors de punir ceux qui auraient été tentés de trop remplir leur verre. Astucieux le mec, non? Nos ancêtres ne finiront décidément jamais de nous étonner par leur intelligence et leur ingéniosité!

Schéma pour fabriquer son siphon-cloche

Voici un schéma qui parlera sans doute plus que des mots. Je vous ai détaillé tous les éléments constituant un siphon-cloche. Vous pourrez ainsi remarquer que c’est lui qui définira la hauteur maximale de votre niveau d’eau ainsi que la hauteur d’eau minimale de la marée basse. Je conseille de toujours mettre 30 cm de substrat dans votre lit de culture et d’avoir 3 à 5 cm de billes d’argiles sèches. La hauteur maximale de votre marée se calcule de la façon suivante: Hauteur substrat – Hauteur billes argile sèche. Soit environ 25 à 26 cm.

Concernant la taille des tuyaux, j’utilise des tuyaux PVC haute pression de 32 mm, 40 mm, 50 mm,  100 mm et 150 mm. 32 pour le tuyau d’évacuation, 50 ou 100 pour la cloche et 150 pour la protection qui repousse le substrat du siphon-cloche.

>>> Pour acheter votre siphon-cloche, vous pouvez vous rendre sur la boutique aquaponique <<<

Fonctionnement du siphon-cloche:

Vous voulez désormais comprendre comment se déroule le processus de marées, pas vrai? Voici encore un schéma ainsi qu’une vidéo pour vous expliquer le principe du siphon-cloche qui reste  relativement simple.

Une autre vidéo de siphon-cloche en action :

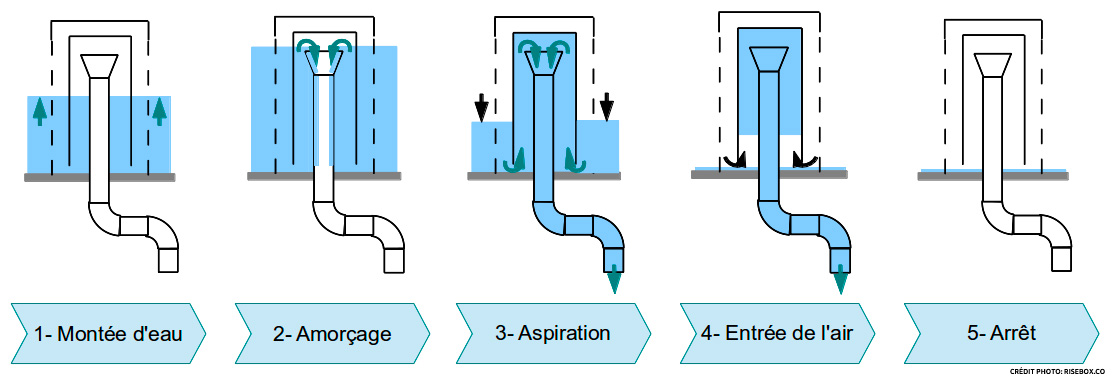

Si vous n’avez pas compris en regardant la vidéo, voici ce schéma explicatif:

Problèmes liés au siphon-cloche:

Il arrive parfois que votre siphon-cloche ne se mette pas en route, dans ce cas-là il faut s’assurer que le débit est assez important pour permettre l’amorçage de celui-ci. Il faut aussi regarder si votre cloche est bien étanche. Vous pouvez même y aller un peu à tâtons en utilisant une bouteille de plastique en guise de cloche pour voir ce qui se passe dans votre siphon-cloche. Si malgré tout, cela ne fonctionnait toujours pas, pensez à vérifier que les diamètres des tuyaux utilisés soient les bons et que la différence de hauteur entre le tube d’écoulement (entonnoir) et votre cloche soit comprise entre 2 et 4 cm en fonction du débit.

Si votre siphon fonctionne mais ne se désamorce pas à la fin, c’est que votre débit d’eau est trop important comparé à la capacité d’écoulement du siphon. Dans ce cas vous devez réduire le débit de votre arrivée d’eau ou vous devez augmenter le diamètre de vos tuyaux utilisés pour fabriquer votre siphon-cloche. Une autre astuce couramment utilisée est de placer une durite de désamorçage sur votre siphon-cloche. La hauteur de cette durite définira alors le niveau d’eau constant minimum de votre marée basse.

Acheter son siphon-cloche

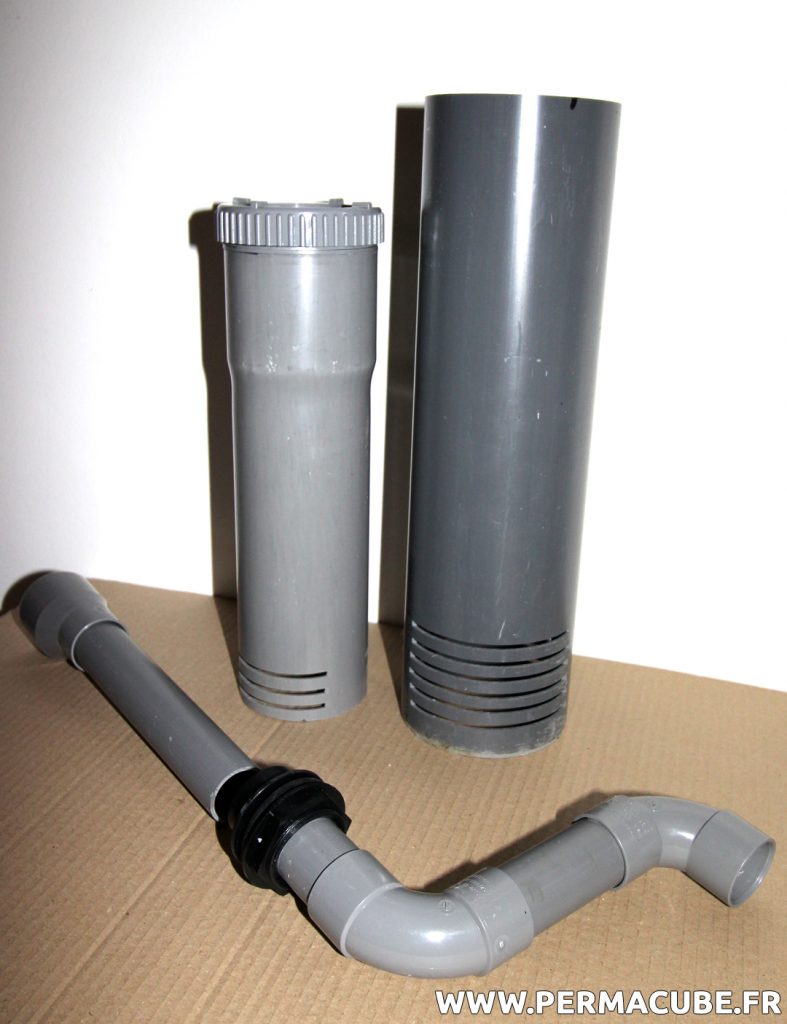

Sachez qu’il est également possible d’acheter son siphon-cloche sur la boutique aquaponique Permacube. J’y ai fabriqué plusieurs siphons que je propose à la vente. Ils sont testés et sont fabriqués pour des systèmes ayant une hauteur de substrat de 30 centimètres. Ces siphons automatiques sont en PVC haute pression de qualité alimentaire. N’hésitez pas à me contacter si vous souhaitez acheter un siphon-cloche d’une autre taille.

Découvrez également le siphon à bascule qui est bien plus simple de compréhension

Je vous propose une vidéo d’un siphon à bascule inventé par Travis Hughey.

Si malgré cet article vous ne vous en sortez toujours pas, contactez-moi, je me ferai un plaisir de vous répondre 🙂

Pierre
